JSXZ 系列

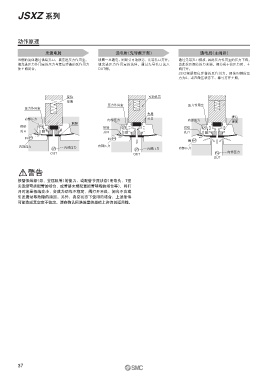

动作原理
未通电时 通电时（先导阀开型） 通电后（主阀开）
IN侧的流体通过供给孔口，填充进压力作用室。 线圈一旦通电， 则吸引可动铁芯， 先导孔口打开。 通过先导孔口排放， 因此压力作用室的压力下降。
填充进压力作用室的压力与复位弹簧的反作用力 填充进压力作用室的流体，通过先导孔口流入 由此按压阀芯的力变弱，阀芯强于按压力时，主
使主阀闭合。 OUT侧。 阀打开。
JSXZ根据复位弹簧的反作用力，即使IN侧的压
力为0，或在微压状态下，都可打开主阀。
复位 可动铁芯
弹簧
压力作用室 压力作用室
压力作用室
先导
提拉
内部压力 内部压力 孔口 内部压力
隔膜 弹簧
供给 供给 供给
孔口 孔口 孔口
IN IN
IN
内部压力 内部压力 内部压力 内部压力 内部压力
内部压力
OUT OUT
OUT
警告
根据供给源（泵、空压机等）的能力，或配管节流状态（用弯头、T型
头连续弯折配管的场合，或管路末端配置细管喷嘴的场合等），阀打
开时流量极端变小，会成为动作不稳定，阀打开不良、闭合不良或
引发震动等故障的原因。另外，真空状态下使用的场合，上述条件
可能造成真空度不稳定。请在确认回路流量的基础上咨询其适用性。
