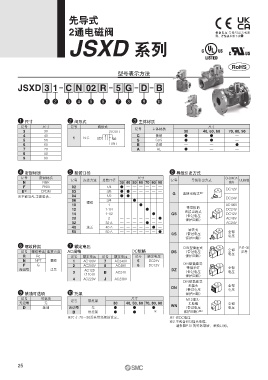

Page 28 - 17-流体控制元件

先导式

2通电磁阀 根据电压·导线引出方式而
异。详情请参照下表i
JSXD 系列

型号表示方法

JSXD 3 1 C N 02 R 5 G D B

q w e r t y u i o !0

q 尺寸 w 阀形式 e 主体材质
记号 尺寸 记号 阀形式 记号 主体材质 尺寸
3 30 2（OUT） 30 40, 50, 60 70, 80, 90
4 40 N.C. C 黄铜 ● ● —
5 50 1 S SUS ● ● —
6 60 1 （IN） B 青铜 — — ●
7 70 A AL ● — —
8 80
9 90

r 密封材质 t 接管口径 i 导线引出方式
记号 密封材质 尺寸 CE/UKCA
记号 连接方法 接管口径 记号 导线引出方式 UL标准
N NBR 30 40 50 60 70 80 90 对应
F FKM 02 1/4 ● — — — — — — DC12V
E ※ EPDM 03 3/8 ● ● — — — — — G 直接出线式 ※1
※ 不能与AL主体组合。 04 1/2 ● ● — — — — — DC24V
06 螺纹 3/4 — — ● — — — —
10 1 — — — ● — — — 带基板的 AC100V
12 1·1/4 — — — — ● — — 直接出线式 DC24V
14 1·1/2 — — — — — ● — GS （带过电压 DC12V
20 2 — — — — — — ● 保护回路） AC48V
32 32 A — — — — ● — — AC24V
40 法兰 40 A — — — — — ● — 导管式
50 50 A — — — — — — ● 全部
CS （带过电压 电压
保护回路）
y 螺纹种类 u 额定电压 DIN型插座式 P.47～50
记号 螺纹种类 连接方法 AC规格 DC规格 DS （带过电压 全部 参考
电压
R Rc 记号 额定电压 记号 额定电压 记号 额定电压 保护回路）
N NPT 螺纹 1 AC100V 7 AC240V 5 DC24V
F G 2 AC200V 8 AC48V 6 DC12V DIN型插座式·
无记号 — 法兰 AC120 DZ 带指示灯 全部
3 B AC24V （带过电压 电压
（110） V 保护回路）
4 AC220V J AC230V
DIN型插座式·
无插头 全部
DN
（带过电压 电压
o 禁油可选项 !0 托架 保护回路）
记号 可选项 尺寸 M12插头·
无记号 无 记号 带托架 30 40, 50, 60 70, 80, 90 无电缆 全部
D 禁油 无记号 无 ● ● ● WN （带过电压 电压
B 带托架 ● ● — ※ 保护回路） ※2
※尺寸： 70～90没有带托架的设定。 ※1 仅DC电压
※2 不包含M12插头电缆。
请参照P.51的可选项后，单独订购。

25
