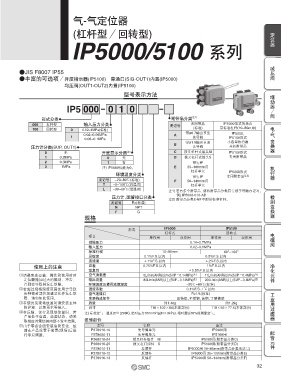

Page 32 - 21-工艺气体元件（特气阀）

气-气定位器

(杠杆型／回转型) 定位器

IP5000/5100 系列

减压阀
●JIS F8007 IP55
●丰富的可选项／ 开度指示器(IP5100) 旁通口(SIG-OUT1)内置(IP5000)
000
0 1 0
均压阀(OUT1-OUT2)内置(IP5100)
型号表示方法 继动器／阀

IP5 000 0 1 0

形式分类 附带品分类 注1)
000 杠杆型 输入压力分类 无记号 无附带品 IP5000形式的场合 电
100 回转型 0 0.02~1MPa(标准) (标准) 带标准杠杆(10~85m用) - 气
带ø0.7输出节流 IP5000,
0.02~0.06MPa A
1 先导阀 IP5100形式 变换器
0.06~0.1MPa
带ø1.0输出节流 小容量执行器
B
压力计分类(SUP, OUT1) 先导阀 共通附带品
0 无 开度显示分类 注) C 拨叉杠杆式接头M IP5100形式
1 0.2MPa 0 无 D 拨叉杠杆式接头S 专用附带品
2 0.3MPa 1 有 带行程 执行器
3 1MPa 注) IP5000仅能为0。 E 35~100mm用
杠杆单元 IP5000形式
环境温度分类
带行程 专用附带品 注2)
无记号 –20~80℃(标准) F 50~140mm用
T –5~100℃(高温用) 杠杆单元
L –30~60℃(低温用)
注1) 若有多个附带品，请将附带品分类符号按字母顺序记写。
例) IP5000-010-AD 检测变换器
压力计、配管接口分类
注2) 附带品分类E与F不附带标准杠杆。
无记号 Rc(标准)
N NPT
F G
规格
形式 IP5000 IP5100
杠杆式 回转式 电磁阀
项目 单作用 双作用 单作用 双作用
供给压力 0.14~0.7MPa
输入压力 0.02~0.1MPa
标准行程 10~85mm 60°~100°
灵敏度 0.1%F.S.以内 0.5%F.S.以内
直线度 ±1%F.S.以内 ±2%F.S.以内 净化元件
使用上的注意 应差 0.75%F.S.以内 1%F.S.以内
重复性 ±0.5%F.S.以内
q请避免在运输、操作和使用时对 空气消耗量 5L/min(ANR)以内(SUP＝0.14MPa) 注) 11L/min(ANR)以内(SUP＝0.4MPa) 注)
定位器施加过大的振动、冲击， 输出流量 80L/min(ANR)以上(SUP＝0.14MPa) 注) 200L/min(ANR)以上(SUP＝0.4MPa) 注)
否则会导致其发生故障。 环境温度及使用流体温度 –20℃~80℃(标准)
w若超过规格温度范围使用会导致 温度系数 0.1%F.S.／℃以内 工业用过滤器
各种密封部位加速恶化并发生故 空气连接口 Rc1/4(标准)
障，请勿如此使用。 主要构成部件 压铸铝、不锈钢、黄铜、丁腈橡胶
e在使用及现场放置时请安装主体 质量 约1.4kg 约1.2kg
防护罩，以免雨水等侵入。 尺寸 118×102×86(本体部分) 118×92×77.5(本体部分)
r在运输、保存及现场放置时，若 注) 标准空气 温度20℃(293K)、绝对压力760mmHg(101.3kPa)、相对湿度65%的潮湿空气。
产品处于高温、高湿状态，请采
取相应对策使其内部不发生结露。 维修部件
t由于零点会因安装姿势变化，故 型号 名称 备注
请在产品设置于装置(现场)后进 P378010-10 先导阀单元 IP5000用 配管元件
行零点调整。 P378020-11 先导阀单元 IP5100用
P368010-24 拨叉杠杆组件 M IP5100用(附带品分类C)
P368010-25 拨叉杠杆组件 S IP5100用(附带品分类D)
P378010-11 反馈杆 IP5000用 10~85mm(附带品分类无记号)
P378010-12 反馈杆 IP5000用 35~100mm(附带品分类E)
P378010-13 反馈杆 IP5000用 50~140mm(附带品分类F)
