P. 36
气缸定位器 IP200 系列
定位器

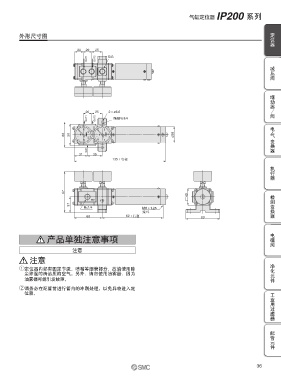

外形尺寸图
20 20 25
OUT1 OUT2 SIG
减压阀
继动器／阀
20 25 2×ø6.6
OUT1 OUT2 IN侧Rc1/4
电
- 气
60 50 ø38 变换器
SUP
31 35
135＋行程
执行器
97 检测变换器
□40
SUP
37
Rc1/4 M8×1.25
深15
66 62＋行程 80
电磁阀
产品单独注意事项
注意
注意 净化元件
q定位器内部有固定节流、喷嘴等细管部分，故请使用除
尘除湿的清洁压缩空气。另外，请勿使用油雾器，因为
油雾器可能引发故障。
w请务必在配管前进行管内的冲刷处理，以免异物进入定
位器。 工业用过滤器
