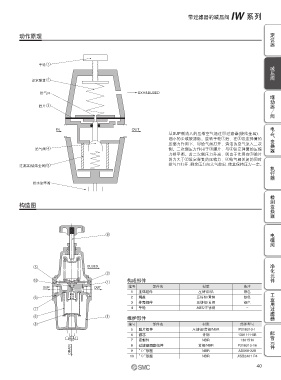

Page 40 - 21-工艺气体元件（特气阀）

带过滤器的减压阀 IW 系列

定位器
动作原理

手轮: 减压阀

设定弹簧@

排气口 EXH&BLEED 继动器／阀

膜片.

电
IN OUT - 气
从SUP侧流入的压缩空气通过t过滤器(烧结金属)，
细小的尘埃被滤除。旋转手轮q后，在w设定弹簧的 变换器
压缩力作用下，r给气阀打开，清洁的空气流入二次
给气阀; 侧。二次侧压力作用于e膜片，与w设定弹簧的压缩
力相平衡。若二次侧压力升高，则由于作用在e膜片
的力大于w设定弹簧的压缩力，r给气阀关闭的同时
过滤器(烧结金属)= 排气口打开，剩余压力向大气放出，使其保持压力一定。 执行器

排水旋塞阀
检测变换器

构造图

电磁阀
;

净化元件
= BLEED
@
: 构成部件
SUP OUT 编号 部件名 材质 备注
1 主体组件 压铸铝/铝 银色 工业用过滤器
8 2 阀盖 压铸铝/黄铜 银色
3 外壳组件 压铸铝/黄铜 银色
> 4 手轮 ABS/不锈钢 –
B . 维护部件
2 编号 部件名 材质 部件型号
5 膜片组件 压铸铝/黄铜/NBR P218010-1 配管元件
6 滤芯 青铜 1301111-5B
7 密封件 NBR 1301510
过滤器圆盘组件
DRAIN 8 9 “О”形圈 黄铜/NBR P218010-16
NBR
AS568-228
10 “О”形圈 NBR JISB2401 P4
40
