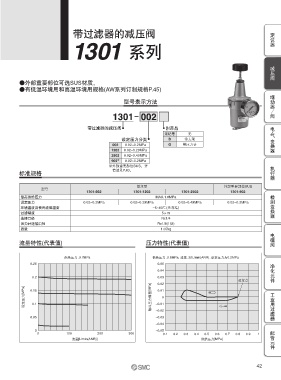

Page 42 - 21-工艺气体元件（特气阀）

带过滤器的减压阀 定位器

1301 系列

减压阀

●外部重要部位可选SUS材质。
●有低温环境用和高温环境用规格(AW系列订制规格P.45)
继动器／阀
型号表示方法

1301 002
电
带过滤器的减压阀 附带品
- 气
无记号 无
变换器
设定压力分类 B 带支架
002 0.02~0.2MPa G 带压力计
1202 0.02~0.29MPa
2502 0.02~0.49MPa
902 ※ 0.02~0.2MPa
※ 外部重要部位SUS。详 执行器
情请见P.43。
标准规格

基本型 外部重要部位SUS
型号
1301-002 1301-1202 1301-2502 1301-902 检测变换器
最高供给压力 MAX.1.0MPa
设定压力 0.02~0.2MPa 0.02~0.29MPa 0.02~0.49MPa 0.02~0.2MPa
环境温度及使用流体温度 –5~60℃(无冻结)
过滤精度 5μm
连接口径 Rc1/4
压力计连接口径 Rc1/8(1处)
质量 1.07kg
电磁阀

流量特性(代表值) 压力特性(代表值)

供给压力:0.7MPa 供给压力:0.8MPa, 流量:20L/min(ANR)、设定压力为0.2MPa
净化元件
0.25 0.05
0.04
0.2 0.03
设定点
0.02
设定压力[MPa] 0.15 输出压力偏差[MPa] −0.01 0 工业用过滤器
0.01

0.1

0.05 −0.02
−0.03
−0.04
配管元件
0 −0.05
0 100 200 300 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1
流量[L/min(ANR)] 供给压力[MPa]
