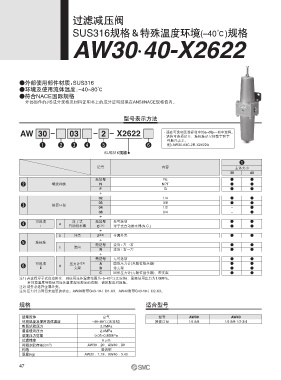

Page 47 - 21-工艺气体元件（特气阀）

过滤减压阀

SUS316规格＆特殊温度环境(–40℃)规格

AW30·40-X2622

●外部使用部件材质： SUS316
●环境及使用流体温度： –40~80℃
●符合NACE国际规格
外部部件的JIS成分规格及材料证明书上的成分证明结果在ANSI/NACE规格值内。

型号表示方法

AW 30 03 2 X2622 · 请在可选项及准标准中的a~d每一项中选择。
· 请将可选项记号、准标准记号按数字和字
母顺序表示。
q w e r t y 例) AW30-03C-2R-X2622A
SUS316规格
q
K
记号 内容 主体大小
30 40
无记号 Rc ● ●
K 螺纹种类 N NPT ● ●
w
F G ● ●
＋
02 1/4 ● ●
K 接管口径 03 3/8 ● ●
e
04 1/2 – ●
06 3/4 – ●
＋
r 可选项 a 浮子式 无记号 无可选项 ● ●
K
i 自动排水器 C 注1) 浮子式自动排水器(N.C.) ● ●
＋
b 外壳 2 注2) 金属外壳 ● ●
＋
t
K 准标准 无记号 流向 : 左→右 ● ●
c 流向
R 流向 : 右→左 ● ●
＋
无记号 无可选项 ● ●
y
K 可选项 d 压力计 注3) A 圆形压力计(无限位指示器) ● ●
支架
带支架
ii
●
●
B
C 圆形压力计(无限位指示器)、带支架 ● ●
注1) 若选择浮子式自动排水，则使用流体温度范围为–5~60℃(无冻结)、最高使用压力为1.0MPa。
若环境温度导致使用流体温度超出规定的范围，请采取应对措施。
注2) 请务必选择金属外壳。
注3) 压力计为同包未组装的状态。AW30附带G43-10-□01-X3、AW40附带G43-10-□02-X3。
规格 适合型号
使用流体 空气 型号 AW30 AW40
环境温度及使用流体温度 –40~80℃(无冻结) 接管口径 1/4·3/8 1/4·3/8·1/2·3/4
耐压试验压力 3.0MPa
最高使用压力 2.0MPa
设定压力范围 0.05~0.85MPa
过滤精度 5μm
3
冷凝水贮存量(cm ) AW30 ： 20、AW40 ： 80
构造 溢流型
质量(kg) AW30 ： 1.19、AW40 ： 3.40
47
