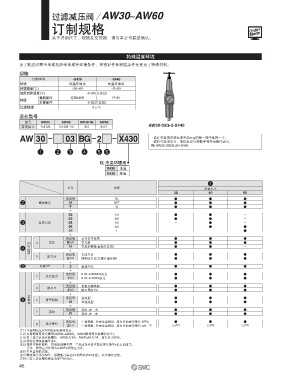

Page 45 - 21-工艺气体元件（特气阀）

过滤减压阀／AW30~AW60

订制规格 Order

关于详细尺寸、规格及交货期，请与本公司联络确认。 Made

特殊温度环境
为了能应对寒冷地域及热带地域等环境条件，将密封件和树脂部件变更为了特殊材料。

规格
订制型号 -X430 -X440
环境 低温环境用 高温环境用
环境温度(℃) –30~60 –5~80
使用流体温度(℃) –5~60(无冻结)
橡胶部件 特殊NBR FKM
材质
主要部件 金属(压铸铝)
过滤精度 5μm
适合型号
型号 AW30 AW40 AW40-06 AW60
管连接口 1/4·3/8 1/4·3/8·1/2 3/4 3/4·1 AW30-03G-2-X440

AW 30 03 BG 2 X430 · 请在可选项及准标准中的a~g的每一项中选择一个。
· 请将可选项记号、准标准记号按数字和字母顺序表示。
例) AW30-03BG-2N-X430
q w e r t y

低·高温环境用
X430 低温
X440 高温

� -
记号 内容 主体大小
30 40 60
无记号 Rc ● ● ●
� 2 螺纹种类 N NPT ● ● ●
F G ● ● ●
＋
02 1/4 ● ● ―
03 3/8 ● ● ―
� ' 接管口径 04 1/2 ― ● ―
06 3/4 ― ● ●
10 1 ― ― ●
＋
无记号 无安装可选项 ● ● ●
可选项 注1) a 安装 B 注2) 带支架 ● ● ●
H
� . ＋ 带设定螺母(面板安装用) ● ● ―
无记号 无压力计 ● ● ●
b 压力计
G 注3) 圆形压力计(无限位指示器) ● ● ●
＋
/ 外壳 注4) 2 金属外壳 ● ● ●
�
＋
无记号 0.05~0.85MPa设定 ● ● ●
c 设定压力
1 注5) 0.02~0.2MPa设定 ● ● ●
＋
无记号 带排水旋塞阀 ● ● ●
d 排水口
J 注6) 排水导向1/4 ● ● ●
准标准 ＋
� 4 e 排气机构 无记号 溢流型 ● ● ●
●
●
●
非溢流型
N
＋
无记号 流向:左→右 ● ● ●
f 流向
R 流向:右→左 ● ● ●
＋
无记号 产品铭板、外壳注意标识、压力计的表示单位:MPa ● ● ●
g 压力单位
Z 注7) 产品铭板、外壳注意标识、压力计的表示单位:psi、°F ○ 注8) ○ 注8) ○ 注8)
注1) 可选项B,G,H为同包未组装的状态。
注2) 支架附带有设定螺母(AW30~AW40)。AW60附带有安装螺钉(2个)。
注3) 关于压力计的安装螺纹，AW30为1/8、AW40,60为1/4，压力计为G43。
注4) 请务必选择金属外壳2。
注5) 相对于标准规格，仅调压弹簧不同，产品本身并非不能设定0.2MPa以上的压力。
另外，若带压力计则为0.2MPa用的压力计。
注6) 不具备阀的功能。
注7) 螺纹种类须为NPT。根据新计量法(日本国内为SI单位)，仅为海外出售。
注8) ○表示仅在螺纹种类为NPT时对应。
