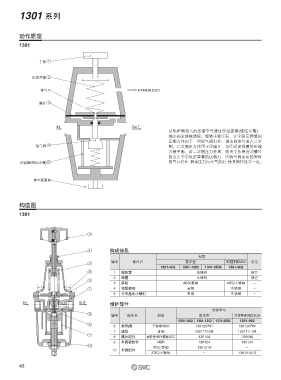

1301 系列

动作原理
1301

手轮:

设定弹簧@

排气口 EXH&BLEED

膜片.

IN OUT
从SUP侧流入的压缩空气通过t过滤器(烧结金属)，
细小的尘埃被滤除。旋转手轮q后，在w设定弹簧的
压缩力作用下，r给气阀打开，清洁的空气流入二次
给气阀; 侧。二次侧压力作用于e膜片，与w设定弹簧的压缩
力相平衡。若二次侧压力升高，则由于作用在e膜片
的力大于w设定弹簧的压缩力，r给气阀关闭的同时
过滤器(烧结金属)= 排气口打开，剩余压力向大气放出，使其保持压力一定。

排水旋塞阀

构造图

1301

.

; 构成部品
材质
@ 编号 部件名 基本型 外部重要部位SUS 备注
1301-002 1301-1202 1301-2502 1301-902
2 1 减压室 压铸锌 银色
2 阀盖 压铸锌 银色
=
3 手轮 ABS/黄铜 ABS/不锈钢 –
: 4 锁紧螺母 黄铜 不锈钢 –
5 十字盘头小螺钉 黄铜 不锈钢 –

IN OUT 维护部件
部件型号
8 编号 部件名 材质 基本型 外部重要部位SUS
1301-002 1301-1202 1301-2502 1301-902
B 6 先导阀 不锈钢/NBR 1301207#1 1301207#1
7 滤芯 青铜 1301111-5B 1301111-5B
>
8 膜片组件 耐候性NBR/黄铜/ADC 13014A 13014A
9 外壳密封件 NBR 130124 130124
ZDC/黄铜 130191A –
10 外壳组件
ZDC/不锈钢 – 130191A-S

43
