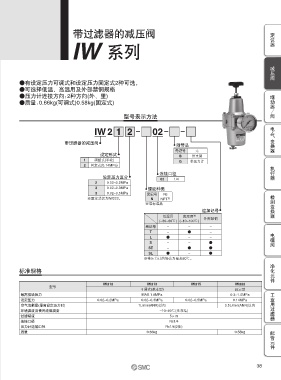

Page 38 - 21-工艺气体元件（特气阀）

带过滤器的减压阀 定位器

IW 系列

减压阀

● 有设定压力可调式和设定压力固定式2种可选。
● 可选择低温、高温用及外部禁铜规格
继动器／阀
●压力计连接方向： 2种方向(外、里)
● 质量： 0.66kg(可调式)0.58kg(固定式)

型号表示方法
电
IW2 1 2 02 - 气
变换器
带过滤器的减压阀
附带品
无记号 无
设定形式
B 带支架
1 调整式(手轮)
G 带压力计
2 固定式(0.14MPa) 执行器
连接口径
设定压力区分
02 1/4
2 0.02~0.2MPa
3 0.02~0.3MPa 螺纹种类
5 0.02~0.5MPa 无记号 Rc 检测变换器
※固定式仅为IW222。 N NPT ※
※准标准品
追加记号
低温用 高温用 ※
外部禁铜
(–30~60℃) (–10~100℃)
无记号 – – –
T – ● – 电磁阀
L ● – –
S – – ●
ST – ● ●
SL ● – ●
※带压力计的场合为最高80℃。
净化元件
标准规格

IW212 IW213 IW215 IW222
型号
可调式(基本型) 固定型 工业用过滤器
最高供给压力 MAX.1.0MPa 0.3~1.0MPa
设定压力 0.02~0.2MPa 0.02~0.3MPa 0.02~0.5MPa 0.14MPa
空气消耗量(最高设定压力时) 1L/min(ANR)以内 0.5L/min(ANR)以内
环境温度及使用流体温度 –10~60℃(无冻结)
过滤精度 5μm
连接口径 Rc1/4
压力计连接口径 Rc1/4(2处) 配管元件
质量 0.66kg 0.58kg

38
