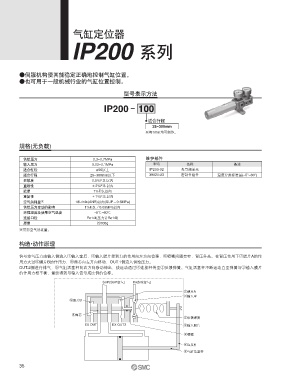

气缸定位器
IP200 系列
●伺服机构使其能稳定正确地控制气缸位置。
●也可用于一般机械行业的气缸位置控制。
型号表示方法
IP200 100
适合行程
25~300mm
※每1mm均可制作。
规格(无负载)
供给压力 0.3~0.7MPa 维护部件
输入压力 0.02~0.1MPa 型号 名称 备注
适合缸径 ø50以上 IP200-02 先导阀单元
适合行程 25~300mm以下 39020-23 密封件组件 温度分类标准品(–5°~60°)
灵敏度 0.5%F.S.以内
直线性 ±2%F.S.以内
迟滞 1%F.S.以内
重复性 ±1%F.S.以内
空气消耗量 ※ 18L/min(ANR)以内(SUP＝0.5MPa)
供给压力变动的影响 1%F.S.／0.05MPa以内
环境温度及使用空气温度 –5℃~60℃
连接口径 Rc1/4(压力计Rc1/8)
质量 约700g
※常态空气消耗量。
构造•动作原理
信号空气压力由输入侧流入q输入室后，e输入膜片受到力的作用向左方向位移，y喷嘴间隔变窄，背压升高。在背压作用下u膜片A的作
用力大过i膜片B的作用力，o阀芯向左方向移动，OUT.1侧流入供给压力。
OUT.2侧进行排气，t气缸活塞杆向右方向移动伸出，该运动通过r连接杆传至w反馈弹簧。气缸活塞杆不断运动直至弹簧与e输入膜片
的作用力相平衡，最终得到与输入信号成比例的位移。
SUP(SUP空气) IN(SIG空气)
>膜片A
:输入室
2膜片B
8阀芯
@反馈弹簧
EX OUT EX OUT2 .输入膜片
B喷嘴
;连接杆
=气缸活塞杆
