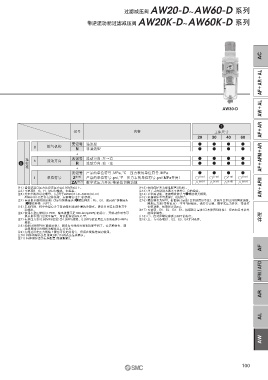

Page 101 - 08-气源处理元件

AW20-D~AW60-D 系列
过滤减压阀
AW20K-D~AW60K-D 系列
带逆流功能过滤减压阀

AC

AF＋AR＋AL

AW＋AL
AW30-D

q
记号 内容 主体尺寸 AF＋AR
20 30 40 60
无记号 溢流型 ● ● ● ●
g 排气机构
N 非溢流型 ● ● ● ●
+
准标准 无记号 流动方向：左→右 ● ● ● ● AF＋AFM＋AR
h 流动方向
y R 流动方向：右→左 ● ● ● ●
+
无记号 产品的单位符号： MPa、°C 压力表的单位符号： MPa ● ● ● ●
i 单位符号 Z 注16） 产品的单位符号： psi、°F 压力表的单位符号： psi （MPa并用） ○ 注18） ○ 注18） ○ 注18） ○ 注18）
ZA 注17） 数字式压力开关:带单位切换功能 △ 注19） △ 注19） △ 注19） △ 注19）
注1） 请保证进口压力比设定压力高0.05MPa以上。 注12） 杯体保护罩为标准配置（尼龙）。 AW＋AFM
注2） 可选项B、G、H、M同包输出，未组装。 注13） 浮子式自动排水器不可选择C、D的组合。
注3） 托架中附带设定螺母。（适用于AW20 （K） -D~AW40 （K） -D） 注14） 不带阀功能。连接螺纹种类与w螺纹种类相同。
AW60 （K） -D是含有2种托架、安装螺钉（2个）的组件。 注15） 金属杯体不可选择2、8的组合。
注4） 自动排水器的排出通口为ø10快换接头（w螺纹种类 ： Rc、G），或ø3/8”快换接头 注16） 螺纹种类为NPT。根据新计量法（日本使用SI单位），仅面向日本以外的国家销售。
（w螺纹种类 ： NPT）。 圆形压力表（带有色环）：不可与M组合。请另行订购。数字式压力开关，带单位
注5） 未加压时，杯中会留有少于自动排水器动作量的冷凝水。建议作业结束前将其手 切换功能，初期设定是psi。
动排出。 注17） 可选项 ： E1、E2、E3、E4。根据新计量法（日本使用SI单位），仅面向日本以外 附件
注6） 使用小型压缩机（0.75W、输出流量不足100L/min[ANR]）的场合，开始动作时有可 的国家销售。
能从排水活门出发生漏气，所以推荐使用N.C.型。 注18） ○ ：仅对应螺纹种类为NPT的场合。
注7） 标准压力表（0.85MPa设定）为1.0MPa规格。0.2MPa设定用压力表请选择0.4MPa 注19）△ ：与可选项E1、E2、E3、E4并列选择。
规格。
注8） 如果同时选择H （面板安装），则没有导线的安装和拆卸空间了。在这种场合，请
选择导线引出规格为配线从上方引出。
注9） 有超过设定压力规格上限也可设定的场合，但请在规格范围内使用。
注10） 杯体的耐药品性请通过P.113的药品信息确认。
注11） 杯体保护罩为标准配置（聚碳酸酯）。
AF

AFM / AFD

AR

AL

AW
