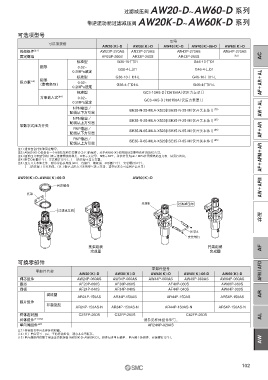

AW20-D~AW60-D 系列
过滤减压阀
AW20K-D~AW60K-D 系列
带逆流功能过滤减压阀

可选项型号
型号
可选项规格
AW20 （K） -D AW30 （K） -D AW40 （K） -D AW40 （K） -06-D AW60 （K） -D
托架组件 注1） AW23P-270AS AR33P-270AS AR43P-270AS AR54P-270AS
固定螺母 AR23P-260S AR33P-260S AR43P-260S — 注2） AC
标准型 G36-10-□01 G46-10-□01
圆形 0.02~
0.2MPa设定 G36-4-□01 G46-4-□01
标准型 G36-10-□01-L G46-10-□01-L
圆形
压力表 注3） 0.02~ AF＋AR＋AL
（带有色环） G36-4-□01-L G46-4-□01-L
0.2MPa设定
标准型 GC3-10AS-D ［136150A （仅压力表罩）］
方形嵌入式 注4） 0.02~
0.2MPa设定 GC3-4AS-D ［136150A （仅压力表罩）］
NPN输出／ 注5） AW＋AL
配线从下方引出 ISE35-N-25-MLA-X523 ［ISE35-N-25-M （仅开关本体）］
NPN输出／ 注5）
配线从上方引出 ISE35-R-25-MLA-X523 ［ISE35-R-25-M （仅开关本体）］
带数字式压力开关
PNP输出／ ISE35-N-65-MLA-X523 ［ISE35-N-65-M （仅开关本体）］ 注5） AF＋AR
配线从下方引出
PNP输出／ 注5）
配线从上方引出 ISE35-R-65-MLA-X523 ［ISE35-R-65-M （仅开关本体）］
注1）组件包含托架和固定螺母。
注2） AW60 （K） -D是包含一个A/B托架和安装螺钉（2个）的组件。关于AW60 （K） -D用的固定螺母请咨询SMC公司。
注3）圆形压力表型号的□表示连接螺纹的种类。R表示无记号、N表示NPT。单位符号为psi／MPa并用规格的压力表，请另行咨询。
注4）附带O形圈（1个）、安装螺钉（2个）。［ ］内仅限于压力表罩。 AF＋AFM＋AR
注5）压力开关本体之外，附带带插头导线（2m）、连接件、锁紧销、O形圈（1个）、安装螺钉（2个）。
［ ］内仅限于开关本体。（关于数字式压力开关的型号表示方法，请参见本公司官网产品目录）

AW20 （K） -D~AW40 （K） -06-D AW60 （K） -D
AW＋AFM
固定螺母
托架

托架B 过滤减压阀
过滤减压阀 附件

托架A
安装螺钉

托架组装 托架组装 AF
完成图 完成图

可换零部件
零部件型号
零部件名称 AFM / AFD
AW20 （K） -D AW30 （K） -D AW40 （K） -D AW40 （K） -06-D AW60 （K） -D
阀芯组件 AW24P-060AS AW34P-060AS AW44P-060AS AW49P-060AS AW64P-060AS
滤芯 AF20P-060S AF30P-060S AF40P-060S AW60P-060S
挡板 AF24P-040S AF34P-040S AF44P-040S AW64P-030S
溢流型 AR
AR24P-150AS AR34P-150AS AR44P-150AS AR54P-150AS
膜片组件
非溢流型
AR24P-150AS-N AR34P-150AS-N AR44P-150AS-N AR54P-150AS-N
杯体密封圈 C2SFP-260S C32FP-260S C42FP-260S AL
杯体组件 注1）注2） 请参见杯体组件型号。
单向阀组件 注3） AR24KP-020AS
注1）杯体组件中包含杯体密封圈。
注2）关于单位符号 ： psi、°F的杯体组件，请与本公司联系。
AW
注3）单向阀组件仅限于带逆流功能规格（AW20K-D~AW60K-D）。组件包含单向阀罩、单向阀主体组件、安装螺钉（2个）。
