Page 104 - 08-气源处理元件

AW20-D~AW60-D 系列

AW20K-D~AW60K-D 系列

进口压力 ： 1.0MPa

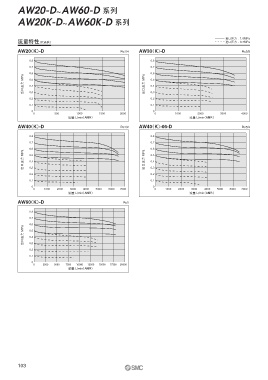

流量特性（代表值） 进口压力 ： 0.7MPa
AW20 （K） -D Rc1/4 AW30 （K） -D Rc3/8

0.8 0.8
0.7 0.7
0.6 0.6
出口压力 MPa 0.5 出口压力 MPa 0.5
0.4
0.4
0.3
0.2 0.3
0.2
0.1 0.1
0 0
0 500 1000 1500 2000 0 1000 2000 3000 4000
流量 L/min （ANR） 流量 L/min （ANR）
AW40 （K） -D Rc1/2 AW40 （K） -06-D Rc3/4

0.8 0.8
0.7 0.7
0.6 0.6
出口压力 MPa 0.5 出口压力 MPa 0.5
0.4
0.4
0.3
0.2
0.2 0.3
0.1 0.1
0 0
0 1000 2000 3000 4000 5000 6000 7000 0 1000 2000 3000 4000 5000 6000 7000
流量 L/min （ANR） 流量 L/min （ANR）
AW60 （K） -D Rc1

0.8
0.7
0.6
出口压力 MPa 0.5
0.4
0.3
0.2
0.1
0
0 2500 5000 7500 10000 12500 15000 17500 20000
流量 L/min （ANR）

103
