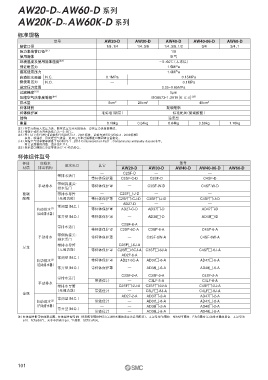

AW20-D~AW60-D 系列

AW20K-D~AW60K-D 系列

标准规格
型号 AW20-D AW30-D AW40-D AW40-06-D AW60-D
接管口径 1/8、 1/4 1/4、 3/8 1/4、 3/8、 1/2 3/4 3/4、 1
压力表接管口径 注1） 1/8
使用流体 空气
环境温度及使用流体温度 注2） －5~60℃（未冻结）
保证耐压力 1.5MPa
最高使用压力 1.0MPa
自动排水器最 N.C. 0.1MPa 0.15MPa
低使用压力 N.O. — 0.1MPa
设定压力范围 0.05~0.85MPa
过滤精度 注3） 5μm
压缩空气洁净度等级 注4） ISO8573-1： 2010 ［6:4:4］ 注5）
排水量 8cm 3 25cm 3 45cm 3
杯体材质 聚碳酸脂
杯体保护罩 准标准（钢带） 标准配置（聚碳酸酯）
结构 溢流型
重量 0.18kg 0.34kg 0.64kg 0.69kg 1.76kg
注1）在带方形嵌入式压力表、数字式压力开关的场合，没有压力表连接螺纹。
注2）带数字式压力开关的场合为－5~50℃。
注3） 基于以下条件进行【试验条件ISO8573-4 ： 2001标准，试验方法ISO12500-3 ： 2009标准】
条件 ：新滤芯，且处理空气流量、进口压力和过滤器进口侧固体含量稳定。
注4） 压缩空气洁净度等级基于ISO8573-1 ： 2010 Compressed air-Part1 ： Contaminants and purity classes表示。
有关该规格的详情，请参见P.114。
注5）表示进口侧的洁净度等级为［7:4:4］的场合。
杯体组件型号
杯体 冷凝水 排水出口 其它 型号
材质 排出机构 AW20-D AW30-D AW40-D AW40-06-D AW60-D
— C2SF-D — —
带排水活门
带杯体保护罩 C2SF-C-D C3SF-D C4SF-D
带倒钩接头·
手动排水 带杯体保护罩 — C3SF-W-D C4SF-W-D
排水活门
聚碳 带排水导管 — C2SF□-J-D — —
酸酯 （无阀功能） 带杯体保护罩 C2SF□-CJ-D C3SF□-J-D C4SF□-J-D
— AD27-D — —
常闭型（N.C.）
自动排水 注） 带杯体保护罩 AD27-C-D AD37□-D AD47□-D
（自动排水器）
常开型（N.O.） 带杯体保护罩 — AD38□-D AD48□-D
— C2SF-6-A — —
带排水活门
带杯体保护罩 C2SF-6C-A C3SF-6-A C4SF-6-A
带倒钩接头·
手动排水 带杯体保护罩 — C3SF-6W-A C4SF-6W-A
排水活门
带排水导管 — C2SF□-6J-A — —
尼龙
（无阀功能） 带杯体保护罩 C2SF□-6CJ-A C3SF□-6J-A C4SF□-6J-A
— AD27-6-A — —
常闭型（N.C.）
自动排水 注） 带杯体保护罩 AD27-6C-A AD37□-6-A AD47□-6-A
（自动排水器）
常开型（N.O.） 带杯体保护罩 — AD38□-6-A AD48□-6-A
— C2SF-2-A C3SF-2-A C4SF-2-A
带排水活门
带液位计 — C3LF-8-A C4LF-8-A
手动排水
带排水导管 — C2SF□-2J-A C3SF□-2J-A C4SF□-2J-A
（无阀功能） 带液位计 — C3LF□-8J-A C4LF□-8J-A
金属
— AD27-2-A AD37□-2-A AD47□-2-A
常闭型（N.C.）
自动排水 注） 带液位计 — AD37□-8-A AD47□-8-A
（自动排水器） — — AD38□-2-A AD48□-2-A
常开型（N.O.）
带液位计 — AD38□-8-A AD48□-8-A
注） 杯体组件附带杯体密封圈。杯体组件型号的□代表配管螺纹种类（自动排水器的场合为适用配管）。无记号为Rc螺纹，N为NPT螺纹，F为G螺纹（自动排水器的场合，无记号为
ø10，N为ø3/8"）。关于单位表示psi、°F规格，请另行咨询。
