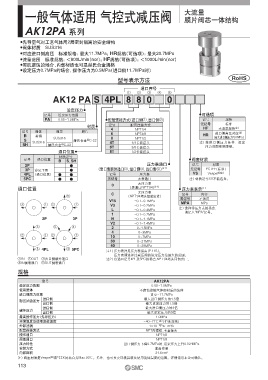

Page 114 - 21-工艺气体元件（特气阀）

一般气体适用 气控式减压阀 大流量 一般气体适用 气控式减压阀 AK12PA 系列
膜片阀芯一体结构
AK12PA 系列

● 先导空气对工艺气体用2层密封隔离的安全结构 可选项规格
阀体材质 SUS316
● 大流量规格
对应进口侧高压 标准规格：最大11.7MPa；HR规格（可选项）：最大20.7MPa
● 大流量规格仅产品内部变更，不改变外形尺寸。与标准规格相比，变更如下。
● 流量范围 标准规格：＜800L/min（nor）；HF规格（可选项）：＜1000L/min（nor） 可选项记号 型号 AK12PA
● 需抗腐蚀的场合，内部材质也可是赫氏合金规格 HF 设定压力范围 0.05~1.0MPa 注）
● 设定压力0.7MPa的场合，操作压力为0.5MPa（进口侧11.7MPa时） 压力特性 进口侧压力下降0.7MPa时，设定压力上升0.029MPa
型号表示方法 RoHS 进口侧高压规格
与标准规格相比，变更点如下。
可选项记号 型号 AK12PA
通口序号 设定压力范围 0.05~1.0MPa 注）
q w e r t HR 进口侧压力范围 真空~20.7MPa
AK12 PA S 4PL 8 8 0 0 注）进口侧压力高的场合，最大设定压力有不能设定的情况。

设定压力 接触气体部材质
记号 设定压力范围 可选项
PA 0.05~1.0MPa 配管连接方式（进口侧q、出口侧w） 记号 规格 材质记号 B S SH
标准
材质 记号 配管连接方式 无记号 大流量规格 注） 阀体 黄铜 SUS316
HF
4
记号 阀体 阀芯 膜片 6 NPT1/4 进口侧高压对应 注） 阀芯 SUS316 赫氏合金 ® C-22
B 黄铜 NPT3/8 HR （最大进口侧压力20.7MPa） 膜片 赫氏合金 ® C-22
S SUS316 赫氏合金 ® C-22 8 NPT1/2 阀座 PCTFE（可选项: Vespel ® （聚酰亚胺树脂）） PCTFE
SH SUS316 赫氏合金 ® C-22 4T 1/4卡套接头 注）按进口侧压力条件，设定
6T 3/8卡套接头 压力范围受到限制。
通口位置 8T 1/2卡套接头 外形尺寸图 流量特性图
材质记号
记号 通口位置 B S、SH 阀座材质 AK12PA 进口侧压力： 10MPa 1.5MPa 0.7MPa
2P ● 压力表通口 记号 材质 操作通口 AK12PA 配管连接口径：1 /4英寸；流体温度：21℃
3P 参见下图 ● （出口侧额外通口e、进口侧r、出口侧t） 注1） 无记号 PCTFE（标准） 0.8
4PL （通口位置） ● ● 记号 压力表 VS Vespel ®注）
5PC ● ● 无记号 无表通口 注）材质记号SH不能选择。 ø69.6 0.7
0 无压力表 0.6
通口位置 （表通口NPT1/4） 注2） 压力表表示 注）
C 无压力表 记号 内容 0.5
t （NPT1/4堵头组装出货） （MPa）
V15 −0.1~0.1MPa 无记号 不适用 ø47.6 0.4
w q w q V3 −0.1~0.2MPa MPA MPa
L −0.1~0.4MPa 注）选择带压力表的场合， 阀盖通口 设定压力 0.3
1 −0.1~0.7MPa 请记入"MPA"记号。
2P 3P H −0.1~1.1MPa 最大124.5 0.2
V2 −0.1~1.4MPa
t t r 2 0~1.5MPa ø66.5 0.1
4 0~3MPa
w q w q 10 0~7MPa 0 0 200 400 600 800 1000
30 0~21MPa 流量（L /min（nor）,N2）
40 0~28MPa 注）“L/min（nor）, N2”表示流过N2气体时在标准状态（0℃, 1atm）下的体积流量。
e 4PL e 5PC 注1）压力表详见压力表指南（P.115）。 OUT IN
压力表请选择比减压阀的设定压力范围大的范围。
qIN wOUT e出口侧额外通口 注2）仅通口记号4PL及5PC的场合,NPT1/4堵头同包出厂。 17.5 输入输出特性
rIN侧表通口 tOUT侧表通口
22.4 2×M5×0.8 深6.4 进口侧压力： 11.7MPa 1.7MPa
规格 （10-32UNF也可使用） AK12PA 20.7MPa（HR可选项）
型号 AK12PA ø63.5 1.2
设定压力范围 0.05~1.0MPa
使用流体 不腐蚀接触气体部材质的流体 1
进口侧压力范围 真空~11.7MPa
进口侧 最大进口侧压力的1.5倍
耐压试验压力 0.8
出口侧 最大设定压力的1.5倍 （MPa）
进口侧 最大进口侧压力的3倍
破坏压力 0.6
出口侧 最大设定压力的3倍
最高操作压力（先导压力） 1.0MPa 设定压力
（但未冻结）
环境温度及使用流体温度 −40~71℃ 注） 0.4
外部泄漏 1×10 −10 Pa · m /s
3
配管连接方式 NPT内螺纹、卡套接头 0.2
操作通口 NPT1/8
阀盖通口 NPT1/8 0
压力特性 进口侧压力下降0.7MPa时，设定压力上升0.024MPa 0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8
安装方式 底面安装 赫氏合金 ® 是Haynes International公司的注册商标。 操作压力（MPa）
内部容积 21.6cm 3 Vespel ® （聚酰亚胺树脂）是Dupont公司的注册商标。
注）阀座材质是Vespel ® 或PEEK的场合为Max.90℃。另外，也可变更环境温度及使用流体温度的范围。详情请与本公司确认。
