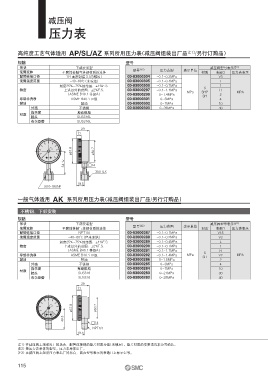

Page 116 - 21-工艺气体元件（特气阀）

减压阀 压力表
减压阀

压力表

高纯度工艺气体适用 AP/SL/AZ 系列所用压力表（减压阀组装出厂品 注1） /另行订购品） 一般气体适用 AK 系列所用压力表（减压阀组装出厂品/另行订购品）

规格 型号
形状 下部安装型 注2） 减压阀型号表示 注3） 不锈钢、背面安装
使用流体 不腐蚀接触气体部材质的流体 型号 压力范围 表示单位 材质 表通口 压力表表示 规格 型号
配管连接口径 1/4 面密封接头（内螺纹） 00-83000304 −0.1~0.2MPa V3 形状 背面安装型
使用温度范围 −40~60℃（未冻结） 00-83000305 −0.1~0.4MPa L 使用流体 不腐蚀接触气体部材质的流体 型号 注2） 压力范围 表示单位
刻度25%~75%的范围：±1%F.S. 00-83000300 −0.1~0.7MPa 1 配管连接口径 NPT1/4 00-83000293 −0.1~0.7MPa
S
精度 上述以外的范围：±2%F.S. 00-83000297 −0.1~1.1MPa MPa SHP H MPA 使用温度范围 −40~60℃（但未冻结） 00-83000294 −0.1~1.1MPa MPa
（ASME B40.1 等级A） 00-83000299 0~1.4MPa SH 2 刻度25%~75%的范围：±1%F.S.
零部件洗净 ASME B40.1 Ⅳ级 00-83000301 0~3MPa 4 精度 上述以外的范围：±2%F.S.
禁油 禁油 00-83000302 0~7MPa 10 （ASME B40.1 等级A）
外壳 不锈钢 00-83000303 0~28MPa 40 零部件洗净 ASME B40.1 Ⅳ级
指示窗 聚碳酸脂
材质 禁油 禁油
接头 SUS316L 外壳 不锈钢
布尔登管 SUS316L 指示窗 聚碳酸脂
材质
29 接头 SUS316
11 布尔登管 SUS316
29
11 NPT1/4
ø57.8 ø50.7 □14

54.1±1 □14 ø57.8 ø50.7

3/4 HEX
55.1±1
18.5
9/16-18UNF

一般气体适用 AK 系列所用压力表（减压阀组装出厂品/另行订购品） 黄铜、下部安装
规格 型号
不锈钢、下部安装 形状 下部安装型 型号 注2） 压力范围 表示单位 减压阀型号表示 注3）
使用流体 不腐蚀接触气体部材质的流体 材质 表通口 压力表表示
规格 型号 配管连接口径 NPT1/4 00-83000278 −0.1~0.2MPa V3
形状 下部安装型 注2） 减压阀型号表示 注3） 使用温度范围 −40~60℃（但未冻结） 00-83000279 −0.1~0.4MPa L
使用流体 不腐蚀接触气体部材质的流体 型号 压力范围 表示单位 材质 表通口 压力表表示 刻度25%~75%的范围：±2%F.S. 00-83000280 −0.1~0.7MPa 1
配管连接口径 NPT1/4 00-83000287 −0.1~0.1MPa V15 精度 上述以外的范围：±3%F.S. 00-83000281 −0.1~1.1MPa MPa B H MPA
使用温度范围 −40~60℃（但未冻结） 00-83000288 −0.1~0.2MPa V3 （ASME B40.1 等级B） 00-83000277 0~1.5MPa 2
刻度25%~75%的范围：±1%F.S. 00-83000289 −0.1~0.4MPa L 零部件洗净 ASME B40.1 Ⅳ级 00-83000276 0~3MPa 4
精度 上述以外的范围：±2%F.S. 00-83000290 −0.1~0.7MPa 1 禁油 禁油 00-83000275 0~7MPa 10
（ASME B40.1 等级A） 00-83000291 −0.1~1.1MPa H 外壳 黄铜或不锈钢＋ZrN涂层 00-83000274 0~28MPa 40
S
零部件洗净 ASME B40.1 Ⅳ级 00-83000292 −0.1~1.4MPa MPa SH V2 MPA 材质 指示窗 聚碳酸脂
禁油 禁油 00-83000286 0~1.5MPa 2 接头 黄铜
外壳 不锈钢 00-83000285 0~3MPa 4 布尔登管 磷青铜
指示窗 聚碳酸脂 00-83000284 0~7MPa 10
材质 29
接头 SUS316 00-83000283 0~21MPa 30
布尔登管 SUS316 00-83000282 0~28MPa 40
29
11 ø57.8 ø53.5

54
□14
ø57.8 ø50.7 NPT1/4 10.5

49.3
□14
NPT1/4
18.5

注1）在减压阀上组装出厂的场合，配管连接部的垫片材质为镍（无镀层）。垫片材质的变更请向本公司确认。
注2）是压力表单体的型号。压力表单体出厂。 q选定压力表时，使用压力不要超过压力表的最高使用压力。
注3）在减压阀上组装压力表出厂的场合，需在型号表示的表通口上标示记号。 警告 w压力表连接时，请在确认表通口的位置（高压侧/低压侧）后，按注意事项（P.117）进行配管。
e配管后，进行泄漏检查。
115
