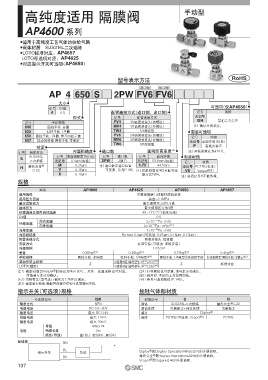

Page 138 - 21-工艺气体元件（特气阀）

高纯度适用 隔膜阀 手动型 高纯度适用 隔膜阀/手动型 AP4600 系列

AP4600 系列

● 适用于高纯度工艺气体的供给气路 外形尺寸图
● 阀体材质 SUS316L二次熔炼
LOTO标准对应：AP4657 AP4600 AP4625
●
LOTO可选项对应：AP4625
● 对应指示开关可选项（AP4650）

型号表示方法 RoHS
52.1
（进口侧） （出口侧） ø53.8 37.6
AP 4 650 S 2PW FV6 FV6 ø23.9

大小
可选项（仅AP4650）
记号 Cv值
4 0.5 配管连接方式（进口侧、出口侧） 记号 规格
形式 记号 配管连接方式 无记号 — 注） 76.2 74.7
记号 手轮规格 FV4 1/4面密封接头（内螺纹） ISH 带指示开关
600 圆柱手轮、多圈 MV4 1/4面密封接头（外螺纹） 注）确认开闭状态。
625 杠杆手轮、1/4圈 TW4 1/4焊接管 安装可选项
650 圆柱手轮、1/4圈、带开闭指示窗 FV6 3/8面密封接头（内螺纹） 记号 内容
657 拉动回转型 圆柱手轮 带锁定 MV6 3/8面密封接头（外螺纹） 无记号 底面安装（标准）
TW6 3/8焊接管 注） A A
材质 注） P 面板安装 B B 11.2 B B 11.2
记号 阀体材质 内面粗糙度 通口数 面间距离变更 注）面板安装孔为ø19.8。
S SUS316L 记号 表面粗糙度 Ra max 记号 通口数 记号 面间距离 阀座材质
二次熔炼 无记号 0.4µm（标准） 2PW 2通口 无记号 53.8mm（标准） 记号 材质
H 赫氏合金 ® M 0.25µm 注）通口数及通口位置 1.75 44.5mm 无记号 PCTFE（标准）
C-22 V 0.18µm 可变更。参见P.146。 注）仅限材质记号S且配管连 VS Vespel ®注） AP4650 AP4657
X 0.13µm 接方式TW4。 注）材质记号H不能选择。
规格 C L O S E
型号 AP4600 AP4625 AP4650 AP4657 P O
E
使用流体 不腐蚀接触气体部材质的流体 N
使用压力范围 真空~2.1MPa N E P O
耐压试验压力 最大使用压力的1.5倍
破坏压力 最大使用压力的3倍 ø47.5
（但未冻结）
环境温度及使用流体温度 −40~71℃ 注1） 3.3 10.2
Cv值 0.5 ø47.6 带指示开关
3
向内泄漏 2×10 −11 Pa · m /s
外部泄漏 −10
3
向外泄漏 2×10 Pa · m /s 注2）
3
内部泄漏 1×10 −10 Pa · m /s
内面粗糙度 Ra max 0.4µm（可选项: 0.25µm、0.18µm、0.13µm）
配管连接方式 面密封接头、焊接管 指示开关
安装方式 底面安装（可选项: 面板安装） （可选项） 91.4
内部容积 1.07cm 3 76.7
重量 0.36kg 注3） 0.45kg 注3） 0.73kg 注3） 0.4kg 注3）
手轮规格 圆柱手轮、多圈型 杠杆手轮、1/4圈型 注4） 圆柱手轮、1/4圈型带开闭指示窗 拉动回转型 圆柱手轮 带锁定 注5）
误动作防止机构 无 可选项对应（部件型号: AP PL227） 注6） 无 标准对应
LOTO（锁定） 可选项对应（部件型号: AP PL225） 注6）
注1）阀座材质为Vespel ® 的场合为Max.90℃。另外，高温规格也可对应。 注4）杠杆颜色也可变更。请与本公司确认。
详情请与本公司确认。 注5）阀开时，手轮向上方拉再回转。 A A
注2）用钟罩法（氦气进口侧压力1.7MPa）测定。 注6）参见可选项规格（P.145）。 B B 11.2 B B 11.2
注3）重量是大致值，随配管连接方式和可选项等而不同。
指示开关（可选项）规格 接触气体部材质 45°
可选项记号 ISH 材质记号 S H A （mm）
B
输出方式 NPN 阀体 SUS316L二次熔炼 赫氏合金 ® C-22 材质记号 配管连接方式
FV4
电源电压 DC 3.8~30V 表面处理 电解抛光+钝化处理 电解抛光 MV4 35.3 Order 2×M5×0.8 深6.4
输出电压 最大 DC 0.4V 膜片 Elgiloy ® TW4 26.9 Made 订制规格 25.4 （10-32UNF也可使用）
供给电流 最大 11mA 阀座 PCTFE（可选项: Vespel ® ） PCTFE S FV6 m28.4
输出电流 最大 20mA MV6 49.0 可制作整块2位3通阀等。
导线 AWG 24 详情请与本公司确认。 底面图（共通）
电缆 电缆长度 3m TW6 33.7
颜色（导线） 蓝（BL）、棕（BN）、黑（BK） FV4 36.8
MV4
配线图 BN TW4 27.4
＋ H FV6 ø31.8 注）
BL MV6 49.0
指示开关 负载 Elgiloy ® 是Elogiloy Specialty Metals公司的注册商标。
BK − 赫氏合金 ® 是Haynes International公司的注册商标。 TW6 33.7
Vespel ® 是Dupont公司的注册商标。 注）赫氏合金 ® 的场合，阀体形状为圆筒形。
137
