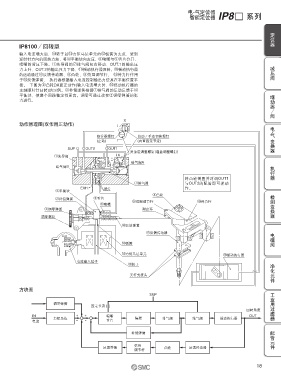

Page 18 - 21-工艺气体元件（特气阀）

电-气定位器
智能定位器 IP8□ 系列

定位器
动作原理
IP8100／回转型
输入电流增大后，!4转子以!3力矩马达单元的!2板簧为支点，受到
逆时针方向的回转力矩，将r平衡块向左压，y喷嘴与t舌片分开，
喷嘴的背压下降。q先导阀的u排气阀向右移动，OUT.1的输出压 减压阀
力上升，OUT.2的输出压力下降，!6摇动执行器回转。!6摇动执行器
的运动通过!1反馈传动器、i凸轮、o范围调节杆、 !5传力杆作用
于!0反馈弹簧， 执行器根据输入电流控制输出力使其在平衡位置平
衡。 下图为i凸轮DA面正动作(输入电流增大时，!6摇动执行器的
主轴顺时针回转)的示例。w补偿弹簧根据u排气阀的运动反馈于r
平衡块，使整个回路稳定性更高。调零可通过改变e调零弹簧的张 继动器／阀
力进行。

X
动作原理图(双作用正动作) M 电
A
- 气
限位器螺钉 自动／手动切换螺钉 变换器
(止动) (内置固定节流)
SUP OUT2 OUT1
灵敏度调整螺钉(增益调整螺钉)
:先导阀 X
给气阀A
给气阀B 执行器

将凸轮倒置并对调OUT1
>排气阀 与OUT2的配管即可逆动
EXH. 膜片 作。
;平衡块
2凸轮 检测变换器
@补偿弹簧 =舌片
8范围调节杆 传力杆
B喷嘴
.调零弹簧 耐磨环
调零螺纹
反馈弹簧
反馈传动器 电磁阀
E
板簧

力矩马达单元 摇动执行器
电流输入端子 净化元件
转子
叉杆式接头

方块图 工业用过滤器
SUP

调零弹簧
固定节流 ) (
回转角度
IN + + 喷嘴 OUT
力矩马达 隔膜 排气阀 给气阀 摇动执行器
电流 - - 舌片
配管元件
补偿弹簧

范围
反馈弹簧 凸轮 反馈传动器
调节杆
