ITV1100/2100/3100 Series

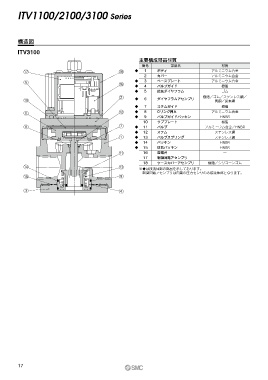

構造図

ITV3100
主要構成部品材質
番号 部品名 材質
!7 !8 ◆ 1 ボディ アルミニウム合金
2 カバー アルミニウム合金
t ◆ 3 ベースプレート アルミニウム合金
!6 ◆ 4 バルブガイド 樹脂
◆ 5 給気ダイヤフラム ゴム
w 樹脂／ゴム／ステンレス鋼／
!0 ◆ 6 ダイヤフラムアセンブリ 黄銅／炭素鋼
◆ 7 ステムガイド 樹脂
y !2 ◆ 8 Oリング押え アルミニウム合金
◆ 9 バルブガイドパッキン HNBR
10 サブプレート 樹脂
i u ◆ 11 バルブ アルミニウム合金／HNBR
◆ 12 ステム ステンレス鋼
q ◆ 13 バルブスプリング ステンレス鋼
◆ 14 パッキン HNBR
◆ 15 排気パッキン HNBR
!1 16 電磁弁 ―
17 制御回路アセンブリ ―
18 ケースカバーアセンブリ 樹脂／シリコーンゴム
!4 !3 ※◆は接流体部の部品を示しております。
制御回路アセンブリは内蔵の圧力センサのみ接流体部となります。
!5 o

e r

17
