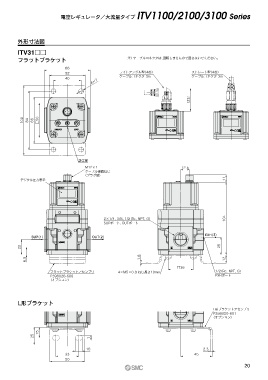

電空レギュレータ／大流量タイプ ITV1100/2100/3100 Series
外形寸法図
ITV31□□
フラットブラケット 注）ケーブルコネクタは、回転しませんので回さないでください。
66
52 ライトアングル型（4芯） ストレート型（4芯）
40 ケーブルコネクタ 3m ケーブルコネクタ 3m
4×7
（33）
100 84 66 □50
設定部
M12×1 12.5
ケーブル接続ねじ
（プラグ型）
デジタル圧力表示 11
2×1/4, 3/8, 1/2（Rc, NPT, G） 104
SUPポート, OUTポート
EXH（3）
SUP（1） OUT（2）
22 25
6.5 1.6 12
□36
フラットブラケットアセンブリ 4×M5×0.8 ねじ長さ10mm 1/2（Rc, NPT, G）
P398020-600 EXHポート
（オプション）
L形ブラケット
L形ブラケットアセンブリ
P398020-601
（オプション）
15
25 7
10 2.3
33 45
50
20
