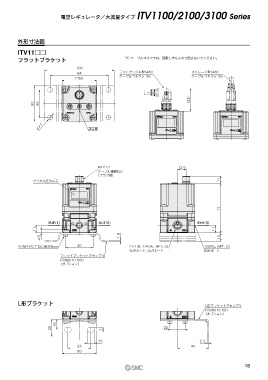

電空レギュレータ／大流量タイプ ITV1100/2100/3100 Series

外形寸法図

ITV11□□
フラットブラケット 注）ケーブルコネクタは、回転しませんので回さないでください。
100
84 ライトアングル型（4芯） ストレート型（4芯）
□50 ケーブルコネクタ 3m ケーブルコネクタ 3m

（33）
52 40

4×7 設定部

M12×1 12.5
ケーブル接続ねじ
（プラグ型）
デジタル圧力表示 11

71

SUP（1） OUT（2） EXH（3）
11 11
4.5 1.6 12

4×M4×0.7 ねじ長さ8mm 40 2×1/8, 1/4（Rc, NPT, G） 1/8（Rc, NPT, G）
SUPポート, OUTポート EXHポート
フラットブラケットアセンブリ
P398010-600
（オプション）

L形ブラケット L形ブラケットアセンブリ
P398010-601
（オプション）

15
25 7 22

10 2.3
33 45
50

18
