ITV1100/2100/3100 Series

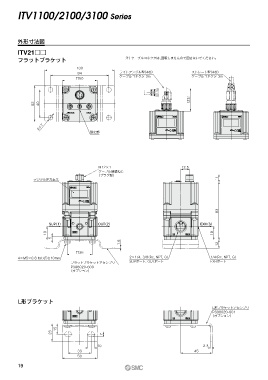

         外形寸法図


         ITV21□□
         フラットブラケット                                       注)ケーブルコネクタは、回転しませんので回さないでください。
                                   100
                                   84                 ライトアングル型(4芯)                    ストレート型(4芯)
                                   □50                ケーブルコネクタ 3m                     ケーブルコネクタ 3m



                                                                                     (33)
                52  40




                  4×7
                                         設定部








                                             M12×1                                12.5
                                             ケーブル接続ねじ
                                            (プラグ型)
                デジタル圧力表示                                                                          11







                                                                                                  83


                       SUP(1)                OUT(2)                                       EXH(3)
                      19                                                                        19
                        5
                                                      1.6                                         12
                                   □36
         4×M5×0.8 ねじ長さ10mm                                 2×1/4, 3/8(Rc, NPT, G)              1/4(Rc, NPT, G)
                                フラットブラケットアセンブリ             SUPポート, OUTポート                      EXHポート
                                P398020-600
                                (オプション)






         L形ブラケット

                                                                                               L形ブラケットアセンブリ
                                                                                               P398020-601
                                                                                               (オプション)

                          15
                        25                     7


                                            10                                             2.3
                                   33                                                  45
                                   50
         19
