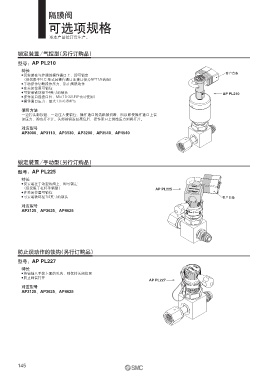

Page 146 - 21-工艺气体元件（特气阀）

隔膜阀 隔膜阀

可选项规格 通口数、通口位置变更规格

※本产品按订货生产。 ※本规格按订货生产。

锁定装置/气控型（另行订购品） 型号表示方法
型号：AP PL210 （q） （w） （e） （r）

特长 AP 3650 S 4PWM MV4 TW4 FV4 FV4
V 仅安装在气控阀的操作通口上，即可锁定 客户自备
（但仅限于N.C.形式且操作通口连接口径为NPT1/8的阀）
V 手动操作切断操作压力，防止阀误动作
V 在关闭位置可锁住 对应品种 通口规格 可选项
V 可安装铁环径1/4英寸的锁头 AP PL210 记号 系列 记号 通口数 通口位置 按各系列的型号表示通口规格
V 操作通口连接口径：M5（10-32UNF也可使用） 30 AP3000 2PW
V 操作通口压力：最大1.0×0.8MPa 32 AP3200 2PWA 2通口
35 AP3500 2PWB 构成例
使用方法 45 AP4500 2PWC
一边拧头部按钮、一边压入便锁住，操作通口的流路被切断，所以即使操作通口上误 36 AP3600 3PWD
加压力，阀也打不开。头部按钮返回原位后，操作通口上供给压力则阀打开。 46 AP4600 3PWE
3PWF 3通口 参见下图
对应型号 材质 3PWG （通口规格）
AP3000、AP3113、AP3130、AP3200、AP3540、AP4540 3PWH
不锈钢 3PWJ
4PWK
内面粗糙度 4PWL
按各系列的型号表示 4PWM 4通口 AP3000S AP3550S
4PWN 2PWC FV4 MV4 2PWB TW4 FV4
锁定装置/手动型（另行订购品）
配管连接方式
型号：AP PL225 （带圈数字表示通口位置）
记号 配管连接方式
特长 无记号 无通口
V 仅安装在手动型的阀上，即可锁定 FV4 1/4面密封接头（内螺纹）
（但仅限于杠杆手柄型） AP PL225 MV4 1/4面密封接头（外螺纹）
V 在关闭位置可锁住 TW4 1/4焊接管
V 可安装铁环径1/4英寸的锁头 客户自备 FV6 3/8面密封接头（内螺纹） AP3625S AP3650S
MV6 3/8面密封接头（外螺纹） 3PWD TW4 MV4 FV4 4PWM MV4 TW4 FV4 FV4
对应型号 TW6 3/8焊接管
AP3125、AP3625、AP4625

通口规格
示意图是从上面看阀时，观察到的通口规格。
一般的流动方向是从进口侧向出口侧，也可反方向流动。
带圈数字表示通口位置。
进口侧（上游侧）是与阀座下方连接的通口。通口位置用面向阀体的箭头，或白三角通口记号表示。
出口侧（下游侧）是在阀座和膜片之间的空间连接的通口。通口位置用从阀体向外的箭头，或黑三角通口记号表示。
防止误动作的锁钩（另行订购品）
型号：AP PL227 安装孔的位置 △ ▲
进口侧 出口侧 底面通口 进口侧 出口侧
特长 （上游侧） （下游侧） （上游侧） 通口记号
V 将钩插入手轮上面的孔内，则保持关闭位置 表示例（全图表示从上面看的状态）
V 防止阀误打开
AP PL227
2PW 2PWA 2PWB 2PWC 2
对应型号 w
AP3125、AP3625、AP4625 q q q 通
w w
q w

3PWD 3PWE e 3PWF 3PWG e 3PWH 3PWJ e 3
e q q e q q e q q 通
w w
w w w w

4PWK r 4PWL r 4PWM r 4PWN r 4
e q e q e q e q 通

w w w w

145
