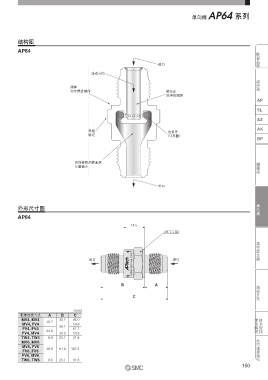

Page 151 - 21-工艺气体元件（特气阀）

单向阀 单向阀 AP64 系列

AP64 系列

● 没有弹簧及阀芯，实现简单的流路结构 结构图
● 即使稍有背压，也可防止逆流 推荐品种
● 低开启压力 AP64

进口

流动方向 减压阀
型号表示方法 RoHS

（进口侧） （出口侧） 阀体
AP64 S MV4 MV4 完全焊接制作 被完全
洗净的流路
AP
材质 SL
记号 阀体材质 阀座材质
S SUS316L二次熔炼 记号 材质 AZ
无记号 FKM（标准）
NP 氯丁橡胶 ®
热组 密封件 AK
标记 （O形圈）
内面粗糙度 配管连接方式（进口侧、出口侧） BP
记号 表面粗糙度 Ra max 记号 配管连接方式
无记号 0.4µm（标准） MV4 1/4面密封接头（外螺纹）
M 0.25µm FV4 1/4面密封接头（内螺纹）
TW4 1/4焊接管 隔膜阀
MV6 3/8面密封接头（外螺纹） 内部容积和表面积
FV6 3/8面密封接头（内螺纹） 尽量减小
TW6 3/8焊接管

规格 出口

型号 AP64 单向阀单向阀
使用流体 不腐蚀接触气体部材质的流体
进口侧压力范围 真空~24.1MPa 外形尺寸图
开启压力 注1） 0.023MPa 注2）
最高背压 24.1MPa AP64
耐压试验压力 最大使用压力的1.5倍
破坏压力 最大使用压力的3倍 14.5
环境温度及使用流体温度 −10~71℃（但未冻结） 注3） 3/4"（六角）
Cv值 0.4（全开时） 真空发生器
3
向内泄漏 2×10 −11 Pa · m /s
外部泄漏 −11
3
向外泄漏 2×10 Pa · m /s 注4）
内面粗糙度 Ra max 0.4µm（可选项: 0.25µm）
配管连接方式 面密封接头、焊接管
内部容积 2cm 3
重量 0.02kg 注5） 出口 进口
注1）开启压力是代表值，随应用及使用条件而变化。
注2）阀座材质是氯丁橡胶 ® 的场合，为0.04MPa。
注3）阀座材质是CR的场合，为MAX. 50℃。
注4）用钟罩法（进口侧压力3.5MPa）测定 流量开关
注5）重量是大致值，随配管连接方式及可选项而不同。
B A
接触气体材质
C
材质记号 S
阀体 SUS316L二次熔炼 （mm）
表面处理 电解抛光+钝化处理 配管连接方式 A B C 术语解说 技术资料
密封 Viton ® （可选项: 氯丁橡胶 ® ） MV4, MV4 15.7 30.2 46.0
MV4, FV4 38.1 53.8
FV4, FV4 23.6 61.7
FV4, MV4 30.2 53.8 共同注意事项
TW4, TW4 8.6 23.1 31.8
MV6, MV6
MV6, FV6 46.5 61.0 107.4
FV6, FV6
FV6, MV6
Viton ® 、氯丁橡胶 ® 是Dupont的注册商标。 TW6, TW6 8.6 23.1 31.8
150
