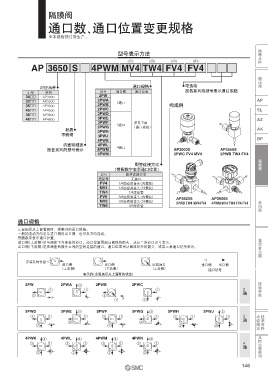

Page 147 - 21-工艺气体元件(特气阀)
P. 147
隔膜阀 隔膜阀
可选项规格 通口数、通口位置变更规格
※本产品按订货生产。 ※本规格按订货生产。
推荐品种
锁定装置/气控型(另行订购品) 型号表示方法
型号:AP PL210 (q) (w) (e) (r)
特长 AP 3650 S 4PWM MV4 TW4 FV4 FV4
V 仅安装在气控阀的操作通口上,即可锁定 客户自备 减压阀
(但仅限于N.C.形式且操作通口连接口径为NPT1/8的阀)
V 手动操作切断操作压力,防止阀误动作
V 在关闭位置可锁住 对应品种 通口规格 可选项
V 可安装铁环径1/4英寸的锁头 AP PL210 记号 系列 记号 通口数 通口位置 按各系列的型号表示通口规格
V 操作通口连接口径:M5(10-32UNF也可使用) 30 AP3000 2PW
V 操作通口压力:最大1.0×0.8MPa 32 AP3200 2PWA 2通口 AP
35 AP3500 2PWB 构成例
使用方法 45 AP4500 2PWC SL
一边拧头部按钮、一边压入便锁住,操作通口的流路被切断,所以即使操作通口上误 36 AP3600 3PWD
加压力,阀也打不开。头部按钮返回原位后,操作通口上供给压力则阀打开。 46 AP4600 3PWE AZ
3PWF 3通口 参见下图
对应型号 材质 3PWG (通口规格) AK
AP3000、AP3113、AP3130、AP3200、AP3540、AP4540 3PWH
不锈钢 3PWJ
4PWK BP
内面粗糙度 4PWL
按各系列的型号表示 4PWM 4通口 AP3000S AP3550S
4PWN 2PWC FV4 MV4 2PWB TW4 FV4
隔膜阀隔膜阀
锁定装置/手动型(另行订购品)
配管连接方式
型号:AP PL225 (带圈数字表示通口位置)
记号 配管连接方式
特长 无记号 无通口
V 仅安装在手动型的阀上,即可锁定 FV4 1/4面密封接头(内螺纹)
(但仅限于杠杆手柄型) AP PL225 MV4 1/4面密封接头(外螺纹)
V 在关闭位置可锁住 TW4 1/4焊接管
V 可安装铁环径1/4英寸的锁头 客户自备 FV6 3/8面密封接头(内螺纹) AP3625S AP3650S
MV6 3/8面密封接头(外螺纹) 3PWD TW4 MV4 FV4 4PWM MV4 TW4 FV4 FV4 单向阀
对应型号 TW6 3/8焊接管
AP3125、AP3625、AP4625
通口规格
示意图是从上面看阀时,观察到的通口规格。
一般的流动方向是从进口侧向出口侧,也可反方向流动。
带圈数字表示通口位置。 真空发生器
进口侧(上游侧)是与阀座下方连接的通口。通口位置用面向阀体的箭头,或白三角通口记号表示。
出口侧(下游侧)是在阀座和膜片之间的空间连接的通口。通口位置用从阀体向外的箭头,或黑三角通口记号表示。
防止误动作的锁钩(另行订购品)
型号:AP PL227 安装孔的位置 △ ▲
进口侧 出口侧 底面通口 进口侧 出口侧
特长 (上游侧) (下游侧) (上游侧) 通口记号
V 将钩插入手轮上面的孔内,则保持关闭位置 表示例(全图表示从上面看的状态)
V 防止阀误打开
AP PL227 流量开关
2PW 2PWA 2PWB 2PWC 2
对应型号 w
AP3125、AP3625、AP4625 q q q 通
w w
q w
3PWD 3PWE e 3PWF 3PWG e 3PWH 3PWJ e 3 术语解说 技术资料
e q q e q q e q q 通
w w
w w w w
共同注意事项
4PWK r 4PWL r 4PWM r 4PWN r 4
e q e q e q e q 通
w w w w
