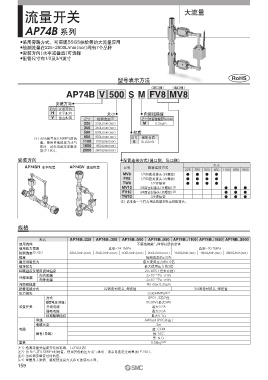

流量开关 大流量 流量开关/大流量 AP74B 系列

AP74B 系列

● 采用旁路方式，可实现BSGS供给等的大流量应用 接触气体部材质
● 检测流量在225~2600L/min（nor）间有7个品种
● 安装方向（水平或垂直）可选择 材质记号 S
● 配管尺寸有1/2及3/4英寸 阀体 SUS316L
表面处理 电解抛光+钝化处理
浮子 SUS316L
金属垫圈 镍200
型号表示方法 RoHS
外形尺寸图
（进口侧） （出口侧）
AP74B V 500 S M FV8 MV8 AP74B
C
安装方向
记号 安装方向
H 水平配管 大小 内面粗糙度
V 垂直配管 记号 检测流量 注） 记号 表面粗糙度Ra max
225 225L/min（nor） M 0.25µm
350 350L/min（nor）
500 500L/min（nor） 材质
950 950L/min（nor）
注）为N2氮气在0.69MPa时的 记号 阀体材质
值。使用其他的压力或气 1100 1100L/min（nor） S SUS316L
体时，请参见选定注意事 1650 1650L/min（nor） B
项（P.160）。 2600 2600L/min（nor）

安装方向 配管连接方式（进口侧、出口侧）
大小 进口
AP74BH 水平配管 AP74BV 垂直配管 记号 配管连接方式
225 350 500 950 1100 1650 2600
MV8 1/2面密封接头（外螺纹） ● ● ● ●
FV8 1/2面密封接头（内螺纹） ● ● ● ●
TW8 1/2焊接管 ● ● ● ●
MV12 3/4面密封接头（外螺纹） 注） ● ● ● A A
FV12 3/4面密封接头（内螺纹） 注） ● ● ●
TW12 3/4焊接管 ● ● ●
注）请准备一个符合用途的额定电压的配接头。 （mm）
B
配管连接方式 A C
水平配管 垂直配管
MV8 90.2
FV8 115.6 68.6
TW8 65.8
规格 MV12 77.5
FV12 140.0 138.2 91.2
TW12 89.7
形式 AP74Bm225 AP74Bm350 AP74Bm500 AP74Bm950 AP74Bm1100 AP74Bm1650 AP74Bm2600
使用流体 不腐蚀接触气体部材质的流体
使用压力范围 真空~24.1MPa 真空~20.7MPa
检测流量 注1）注2） 225L/min（nor） 350L/min（nor） 500L/min（nor） 950L/min（nor） 1100L/min（nor） 1650L/min（nor） 2600L/min（nor）
精度 检测流量的±20% 选定注意事项
耐压试验压力 最大使用压力的1.5倍 规格的检测流量为N2气体在0.69MPa时的值。
破坏压力 最大使用压力的3倍 压力条件或气体不同的场合，按下式算出换算因子Fp和Fg，
环境温度及使用流体温度 −23~80℃（但未冻结） 乘以Fp及Fg后的值，就是在该条件下的检测流量。
3
向内泄漏 2×10 −11 Pa · m /s
外部泄漏
向外泄漏 2×10 −11 Pa · m /s 1. 压力条件的变更 2. 气体的变更
3
内面粗糙度 Ra max 0.25µm
配管连接方式 1/2面密封接头、焊接管 3/4面密封接头、焊接管 Fp＝ OP Fg＝ 28
压力损失 0.0034MPa 注3） 0.79 MW
方式 SPDT、3芯/2位
额定电压（容量） DC30V（最大3W） OP：使用压力（绝对压力）MPa（abs） MW：使用气体的分子量
舌簧开关 开闭电流 最大0.2A
通电电流 最大0.5A 例）氢气（分子量2）、0.5MPa下使用的场合
初期接触阻抗 最大0.1Ω
导线 AWG24（PVC外皮） 1. 按压力条件的变更算出Fp 2. 按气体品种的变更算出Fg
电缆长度 3m
电缆 蓝: COM Fp＝ （0.5＋0.1） ＝ 0.871 Fg＝ 28 ＝ 3.742
颜色（导线） 棕: N.C. 0.79 2
黑: N.O.
重量 0.56kg 注4） 因此，检测流量用10L/min（nor）型（AP74010Sm）的场合，按此使用条件，检测流量为
注1）检测流量受温度变化的影响。（±2%以内） 10（L/min（nor））×0.871×3.742＝32.6（L/min（nor））。
注2）为 N2气在0.69MPa时的值。使用其他的压力或气体时，请参见选定注意事项（P.160）。
注3）为检测流量流过时的值。
注4）重量是大致值，随配管连接方式和可选项而不同。
